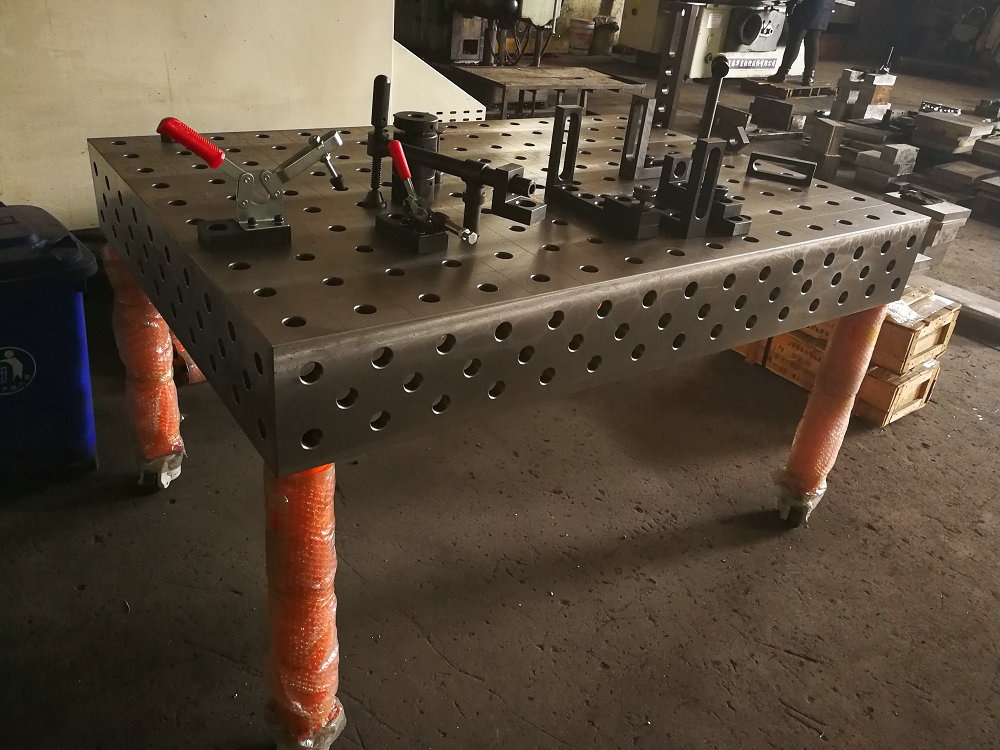

簡介：三維柔性焊接工裝平臺代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。

        三維柔性焊接工裝平臺代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。

孔系：這套夾具的主要 點 是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷 能使裝配變得 快捷方便，定位 jing確。

組合：因?yàn)樗懈郊际鞘孪阮A(yù)制好的，可根據產品的需求任意組合及調整。

柔性：因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化，一套夾具 可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。

焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接 方便、靈活、jing確，與傳統的焊接方式許多。

三維鑄件平臺尺寸： (鑄鐵ht300)

1000X1000、1200X1200、1500X1000、1500X1500、2000X1000、2400X1200、1500X3000、2000X4000

等，異形規格可定做

所有三維平臺側面度為200mm

二維平臺尺寸：

1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

孔尺寸：

φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm

φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm，

工作臺立柱分三種形式：度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
